بیلی اسٹیل برج پینل

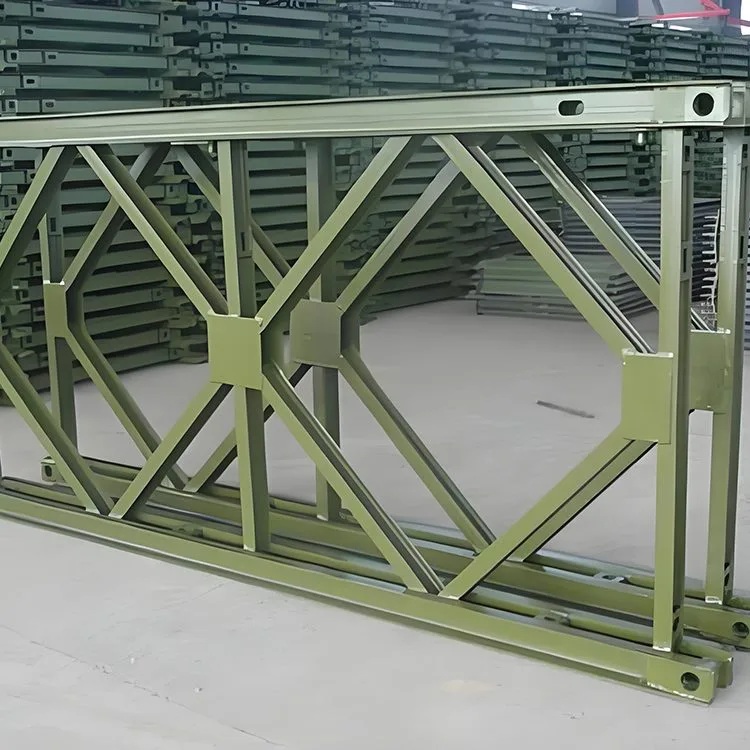

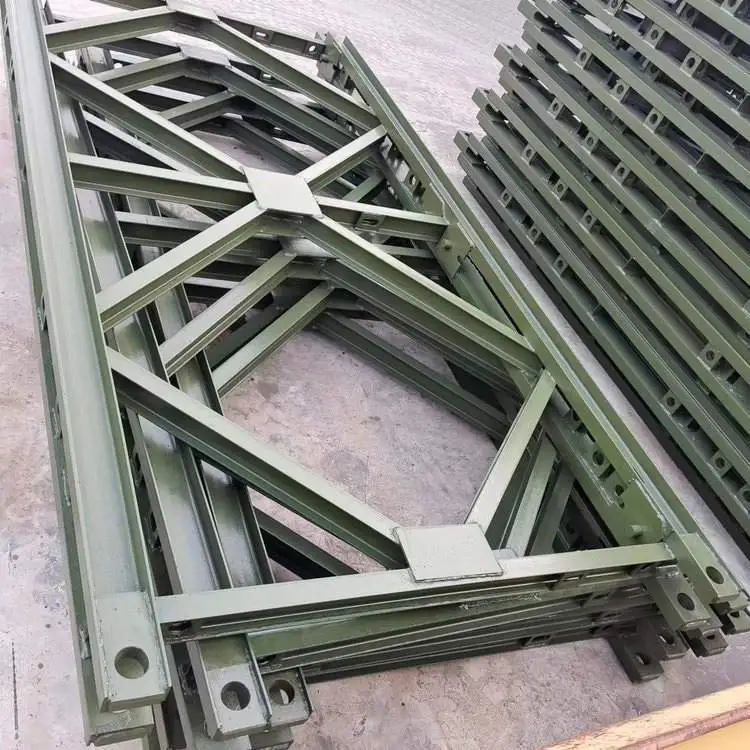

بیلی اسٹیل برج پینل عام طور پر اوپری اور نچلے حصے ، عمودی اجزاء اور اخترن اجزاء کے ذریعہ ویلڈیڈ ہوتا ہے۔ اوپری اور نچلے حصے کے اوپری حصے میں ، مرد اور خواتین کے رابطے ہوتے ہیں ، عام طور پر بریکٹ کو جوڑنے کے لئے پن سوراخوں سے لیس ہوتے ہیں۔ ہر راگ دو نمبر 10 چینل اسٹیلوں پر مشتمل ہوتا ہے جو پیچھے سے پیچھے سے منسلک ہوتا ہے۔ نچلے راگ میں عام طور پر کئی اسٹیل پلیٹیں ہوتی ہیں جن پر گول سوراخ ہوتے ہیں۔ بولٹ کے سوراخ اوپری اور نچلے حصے کے اندر واقع ہیں اور ان کو تقویت بخش راگوں اور ڈبل پرت کے ٹراس سے مربوط کرنے کے لئے استعمال کیا جاتا ہے۔ اوپری راگ کے اندر چار بولٹ سوراخ ہیں ، جو سپورٹ فریم کو مربوط کرنے کے لئے استعمال ہوتے ہیں۔ درمیان میں دو سوراخ ایک ہی کراس سیکشن کے اندر ٹرسیس کی ڈبل یا زیادہ قطار کو مربوط کرنے کے لئے استعمال ہوتے ہیں ، اور دونوں سروں پر دو سوراخ کراس سیکشن کو مربوط کرنے کے لئے استعمال ہوتے ہیں۔ جب بیلی برج کے متعدد قطاروں کو بیم یا کالم کے طور پر استعمال کیا جاتا ہے تو ، اوپری اور نچلے حصوں کے مابین جوڑ کو تقویت دینے کے لئے سپورٹ فریم استعمال کیے جاتے ہیں۔ تعمیراتی عمل کے دوران ، بیلی برج کے ہر حصے میں بولٹ کی سختی ، اجزاء کی سنکنرن کی حالت ، اور پنوں کی تنگی کو ہفتہ وار معائنہ کیا جانا چاہئے ، اور ضرورت کے مطابق ایڈجسٹمنٹ کی جانی چاہئے۔

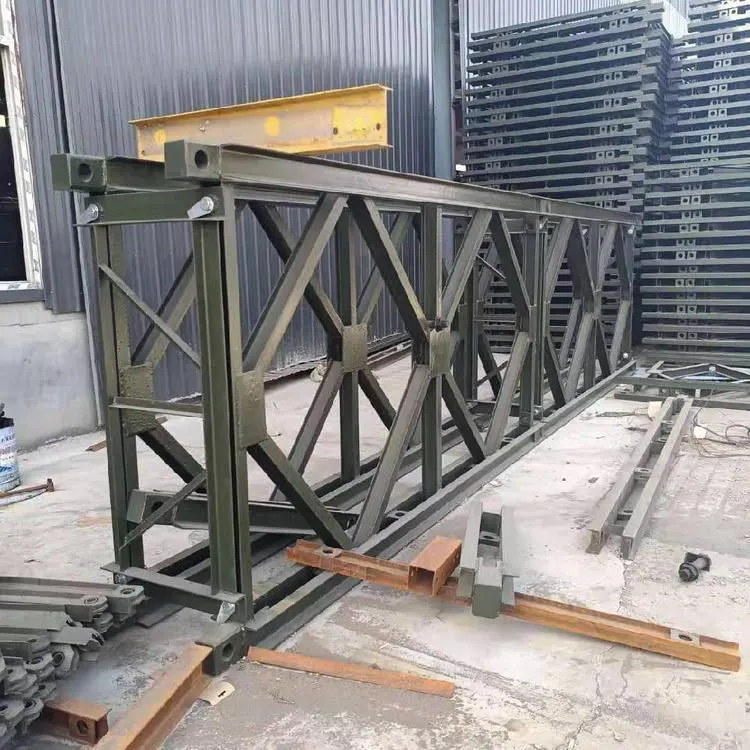

بیلی اسٹیل برج پینلز کو وسعت دینے اور منسلک ہونے کے بعد ، انہیں بیم یا کالم کے طور پر افقی یا عمودی طور پر رکھا جاسکتا ہے۔ اسمبلی کے مختلف طریقوں کے مطابق ، دو اقسام ہیں: فریم کالم اور ٹاور کالم۔ جب تین یا چار ٹراس سلیب کو متوازی اور سپورٹ فریموں کے ذریعے منسلک کیا جاتا ہے تو ، تشکیل شدہ کالم ایک فریم کالم ہے۔ جب چار ٹراس پینل ایک دوسرے سے 90 ڈگری پر رکھے جاتے ہیں اور کونے کے منحنی خطوط وحدانی اور سپورٹ فریموں کے ذریعے منسلک ہوتے ہیں تو ، نتیجے میں کالم ایک ٹاور کالم ہے۔

درخواست کے منظرنامے

بیلی اسٹیل برج پینل کو ہائی وے پل ، گینٹری کرین اسمبلیاں ، گائیڈ بیم ، پل عضو تناسل ، معطلی کے پلیٹ فارمز ، وغیرہ کے لئے استعمال کیا جاسکتا ہے۔ بیلی ٹرس مشترکہ گینٹری کرین کو گینٹری فریم کے لئے تیار شدہ ہائی وے اسٹیل برج اجزاء کے ساتھ جمع کیا جاتا ہے۔ اس کی مدت اور کالم کی اونچائی مختلف ورکنگ سائٹس کو اپنانے کے لئے ایڈجسٹ ہیں۔ اس کا استعمال بڑے پیمانے پر تعمیراتی منصوبوں جیسے ہائی ویز ، ریلوے ، میونسپل ورکس ، عمارتیں ، اور پانی کے تحفظ کے ساتھ ساتھ پل کی تعمیر کے ذخیرہ کرنے والے صحن میں پہلے سے تیار شدہ اجزاء کی لہرانے اور منتقل کرنے اور پل کے گھاٹوں کے ساتھ ساتھ بڑے بیموں کی نقل و حمل میں بھی ہوتا ہے۔
